Komponen PLC dan Fungsinya: 7 Bagian Utama untuk Pemula

Jawaban singkat: Komponen utama PLC terdiri dari CPU, power supply, modul input, modul output, memori, modul komunikasi, dan perangkat pemrograman. Perangkat input seperti tombol, saklar, sensor, dan limit switch mengirim sinyal ke modul input; CPU memproses logika; lalu modul output mengendalikan aktuator.

Memahami komponen PLC dan fungsinya adalah fondasi sebelum belajar pemrograman otomasi industri. Panduan ini menjelaskan tujuh bagian utama, cara kerja PLC, dan perbedaannya dengan microcontroller. Setelah memahami komponennya, lanjutkan ke panduan belajar ladder diagram PLC atau belajar TIA Portal Siemens.

Apa Itu PLC (Programmable Logic Controller)?

PLC adalah komputer industri yang dirancang khusus untuk mengendalikan mesin dan proses produksi secara otomatis dan real-time. Berbeda dengan komputer biasa, PLC mampu bekerja di lingkungan industri yang keras — tahan terhadap getaran, suhu tinggi, debu, dan interferensi elektromagnetik.

PLC digunakan di hampir semua sektor industri: manufaktur, otomotif, minyak dan gas, food & beverage, water treatment, hingga sistem kemasan otomatis. Merek PLC yang paling banyak digunakan di Indonesia antara lain Siemens, Omron, Mitsubishi, dan Allen-Bradley (Rockwell).

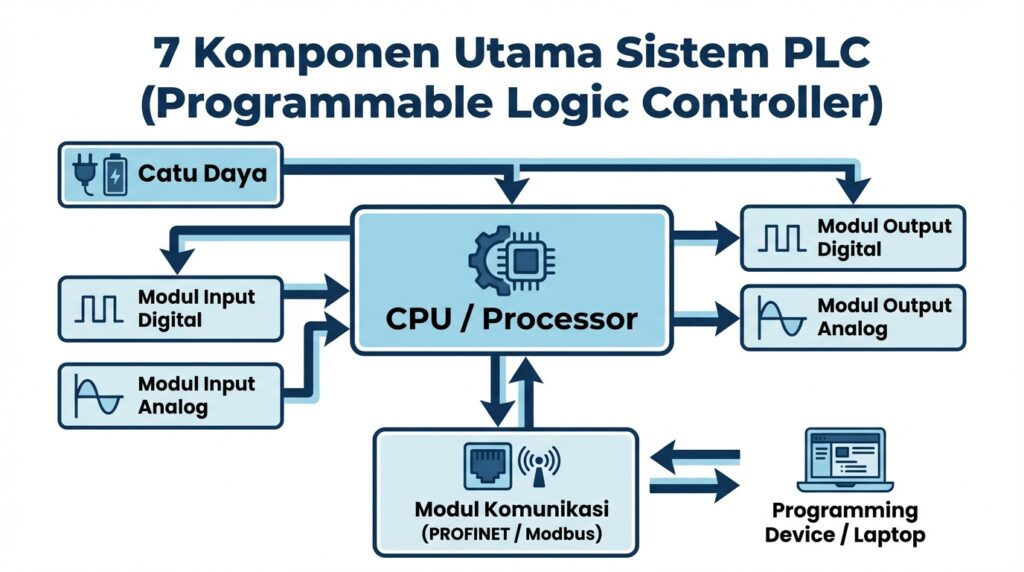

Komponen Utama PLC dan Fungsinya

Sebuah sistem PLC terdiri dari beberapa komponen utama yang bekerja secara terintegrasi. Berikut penjelasan lengkap masing-masing komponen PLC beserta fungsinya:

1. CPU (Central Processing Unit)

CPU adalah otak dari PLC. Komponen ini bertugas memproses semua instruksi program yang telah dibuat oleh engineer, membaca status input, menjalankan logika kontrol, dan memperbarui status output.

Fungsi utama CPU PLC:

• Mengeksekusi program ladder diagram atau bahasa pemrograman PLC lainnya
• Melakukan scan cycle: baca input → proses logika → tulis output
• Menangani komunikasi antar modul dan perangkat eksternal
• Mendeteksi dan melaporkan error sistem

Contoh: CPU pada Siemens S7-1200 mampu memproses program dengan scan time hingga kurang dari 1 milidetik.

2. Power Supply (Catu Daya)

Power supply berfungsi mengubah tegangan AC dari jala-jala listrik (220V AC) menjadi tegangan DC rendah (biasanya 24V DC) yang dibutuhkan oleh CPU dan modul-modul PLC. Power supply yang stabil sangat penting karena gangguan daya dapat menyebabkan error pada komponen PLC lainnya.

Spesifikasi umum power supply PLC:

• Input: 85–264V AC atau 24V DC (tergantung model)
• Output: 24V DC untuk sensor dan aktuator
• Dilengkapi proteksi: over-current, over-voltage, dan short circuit

3. Modul Input

Modul input adalah komponen PLC yang berfungsi sebagai jembatan antara dunia luar (sensor, tombol, saklar) dengan CPU PLC. Modul ini menerima sinyal dari perangkat lapangan dan mengkonversinya menjadi sinyal digital yang dapat dibaca oleh CPU.

4. Modul Output

Kebalikan dari modul input, modul output menerima perintah dari CPU dan menggerakkan perangkat aktuator di lapangan. Ada dua jenis utama modul output PLC:

• Digital Output (DO): mengaktifkan/menonaktifkan relay, solenoid valve, lampu indikator, motor starter
• Analog Output (AO): mengirim sinyal proporsional ke inverter/VFD, kontrol valve, atau aktuator proporsional

Penting: Pilih modul output yang sesuai — relay output cocok untuk beban AC besar, sementara transistor output lebih cepat respons-nya untuk aplikasi high-speed.

5. Memori (Memory)

PLC memiliki beberapa tipe memori yang masing-masing memiliki peran berbeda:

• ROM (Read-Only Memory): Menyimpan sistem operasi PLC yang tidak bisa diubah pengguna
• RAM (Random Access Memory): Menyimpan program aktif dan data sementara saat PLC running
• EEPROM/Flash: Menyimpan program secara permanen meski listrik mati (non-volatile)

Kapasitas memori PLC modern berkisar dari 64KB hingga beberapa MB, tergantung merek dan tipenya.

6. Modul Komunikasi

Modul komunikasi memungkinkan PLC terhubung dengan perangkat lain dalam jaringan industri, seperti HMI, SCADA, robot, atau PLC lainnya. Protokol komunikasi yang umum digunakan antara lain:

• PROFINET / PROFIBUS (Siemens)
• EtherNet/IP (Allen-Bradley)
• CC-Link / MELSECNET (Mitsubishi)
• Modbus RTU/TCP (universal, kompatibel lintas merek)
• OPC-UA (standar komunikasi untuk Industry 4.0)

7. Programming Device (Perangkat Pemrograman)

Programming device adalah salah satu komponen PLC yang berupa laptop atau komputer yang digunakan untuk membuat, mengedit, dan mengunduh program ke PLC menggunakan software khusus. Beberapa software pemrograman PLC yang populer:

• TIA Portal — untuk PLC Siemens S7-1200 / S7-1500 / S7-300
• CX-Programmer — untuk PLC Omron CP1E / CP1L / CJ Series
• GX Works3 — untuk PLC Mitsubishi iQ-R / iQ-F Series
• Studio 5000 / RSLogix 5000 — untuk PLC Allen-Bradley / Rockwell

Cara Kerja PLC di Industri

Setiap komponen PLC bekerja secara terintegrasi dalam satu siklus yang berulang terus-menerus yang disebut scan cycle. Setiap siklus memiliki 3 tahap utama:

1. INPUT SCAN — PLC membaca status semua perangkat input (sensor, tombol, saklar) dan menyimpannya di memori sementara (image register).
2. PROGRAM EXECUTION — CPU mengeksekusi program ladder diagram dari baris pertama hingga terakhir berdasarkan data input yang sudah dibaca.
3. OUTPUT SCAN — Hasil eksekusi program dikirimkan ke modul output untuk menggerakkan aktuator (motor, valve, lampu, dll).

Scan time rata-rata PLC modern adalah 1–10 milidetik per siklus, menjadikannya sangat responsif untuk kontrol real-time di lantai produksi.

Perbedaan PLC dan Microcontroller

Pertanyaan yang sering muncul dari pemula adalah: apa bedanya PLC dengan Arduino atau microcontroller lainnya? Berikut perbandingannya:

Jenis-Jenis PLC Berdasarkan Ukuran

PLC tersedia dalam berbagai ukuran, disesuaikan dengan kompleksitas aplikasi:

• Nano/Micro PLC: 10–32 titik I/O, cocok untuk mesin kecil (contoh: Siemens LOGO!, Omron ZEN)
• Small PLC: 32–128 titik I/O, paling umum di industri menengah (contoh: Siemens S7-1200, Omron CP1E)
• Medium PLC: 128–512 titik I/O, untuk lini produksi kompleks (contoh: Mitsubishi iQ-F, Siemens S7-1500)
• Large PLC: 512+ titik I/O, untuk pabrik berskala besar dan sistem DCS (contoh: Allen-Bradley ControlLogix)

Tips Belajar Komponen PLC untuk Pemula

Bagi Anda yang baru memulai, berikut rekomendasi langkah belajar yang efektif:

1. Pelajari dasar-dasar listrik dan elektronika industri terlebih dahulu
2. Gunakan software simulator gratis seperti Factory I/O atau PLCSim (Siemens) untuk berlatih tanpa hardware
3. Pilih satu merek PLC dulu (rekomendasi: Siemens atau Omron) — kuasai sebelum berpindah ke merek lain
4. Ikuti kursus PLC terstruktur dengan instruktur berpengalaman untuk mempercepat proses belajar
5. Praktik langsung dengan hardware nyata — pengalaman lapangan sangat dinilai oleh industri

Kesimpulan

Memahami komponen PLC dan fungsinya adalah fondasi penting sebelum Anda mulai belajar pemrograman PLC. Secara ringkas, sebuah sistem PLC terdiri dari CPU sebagai pemroses utama, power supply, modul input/output untuk komunikasi dengan lapangan, memori untuk menyimpan program, modul komunikasi untuk jaringan industri, dan software pemrograman sebagai antarmuka engineer.

Dengan menguasai pemahaman ini, Anda sudah siap melangkah ke tahap berikutnya: belajar ladder diagram dan mulai menulis program PLC pertama Anda.
