Belajar PLC Schneider M241 untuk Pemula
Panduan Belajar PLC Schneider M241
Jawaban singkat: Modicon M241 adalah PLC Schneider Electric untuk otomasi mesin berperforma tinggi. Pemrogramannya menggunakan EcoStruxure Machine Expert dengan bahasa IEC 61131-3 seperti Ladder Diagram, Structured Text, dan Function Block Diagram.

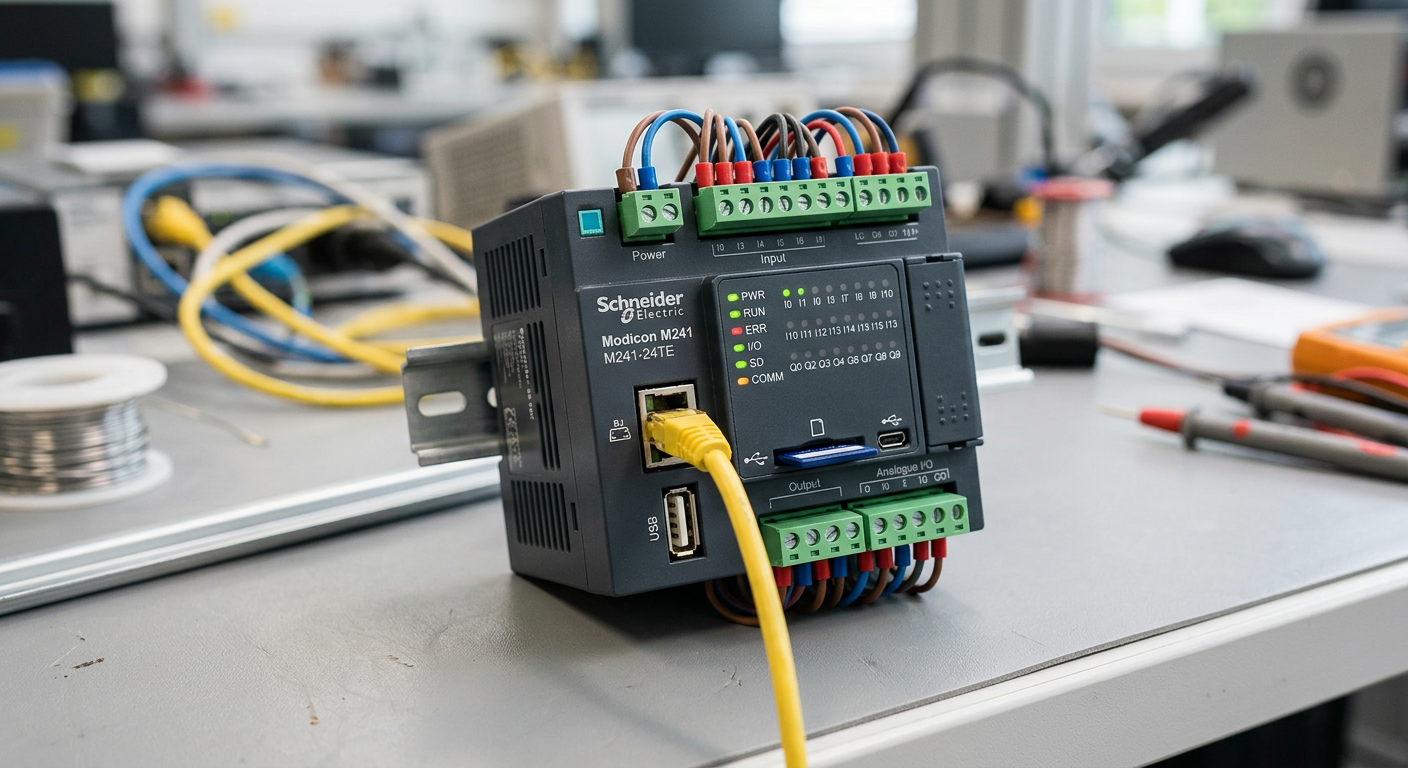

Schneider Electric Modicon M241 adalah salah satu PLC (Programmable Logic Controller) yang banyak digunakan di industri otomasi Indonesia. PLC ini terkenal dengan fleksibilitas, kecepatan processing tinggi, dan kemudahan integrasi dengan berbagai perangkat industri lainnya.
Apa itu PLC M241?
Modicon M241 merupakan seri PLC mid-range dari Schneider Electric yang cocok untuk aplikasi mesin dan sistem kontrol skala menengah. PLC ini diprogram menggunakan software EcoStruxure Machine Expert (sebelumnya dikenal sebagai SoMachine). Bahasa pemrograman yang didukung meliputi:
- Ladder Diagram (LD)
- Structured Text (ST)
- Function Block Diagram (FBD)
- Sequential Function Chart (SFC)
- Instruction List (IL) dan Continuous Function Chart (CFC)
Keunggulan PLC M241
- Kinerja Tinggi – Prosesor ARM Cortex-A9, eksekusi cepat hingga 0.7 ms untuk 1000 instruksi
- Komunikasi Lengkap – Built-in Ethernet, CANopen, Serial (RS-232/485)
- Fleksibel – Mendukung ekspansi I/O hingga 8 modul lokal
- Praktis – Terminal I/O yang dapat dilepas (removable)
- Keamanan – Password protection untuk program PLC
Mulai Belajar PLC M241
Bagi Anda yang ingin belajar PLC M241 dari dasar hingga mahir, berikut langkah-langkah yang direkomendasikan:
- Pahami Konsep Dasar PLC – Input, Output, Scan Cycle, dan Relay Logic
- Install EcoStruxure Machine Expert – Software resmi untuk programming M241 (versi Basic gratis)
- Belajar Ladder Diagram – Bahasa pemrograman PLC yang paling umum
- Praktik dengan Simulator – Gunakan built-in simulator untuk testing program tanpa hardware
- Implementasi Sederhana – Mulai dengan project sederhana seperti Start-Stop Motor, Traffic Light, Conveyor
Perangkat dan Software untuk Belajar M241
Untuk mulai belajar, siapkan laptop Windows, EcoStruxure Machine Expert, kabel Ethernet, catu daya 24 VDC, serta PLC M241 jika ingin praktik menggunakan hardware. Tanpa hardware, Anda tetap dapat memahami struktur proyek, membuat variabel, menulis logika, dan menguji konsep dasar melalui fasilitas simulasi yang tersedia.
Pelajari dahulu komponen PLC dan fungsinya, kemudian gunakan panduan ladder diagram PLC untuk memahami kontak, coil, timer, dan self-latching.
Alur Membuat Project Pertama
- Buat project baru di EcoStruxure Machine Expert.
- Pilih tipe CPU M241 yang sesuai dengan label hardware.
- Atur koneksi Ethernet dan alamat IP pada jaringan yang sama dengan laptop.
- Buat variabel input dan output dengan nama yang mudah dipahami.
- Tulis program start-stop motor menggunakan Ladder Diagram.
- Compile program, periksa error, lalu uji melalui simulator atau hardware.
Contoh Mapping I/O Dasar
| Nama | Jenis | Fungsi |
|---|---|---|
| PB_START | Digital Input | Tombol menjalankan motor |
| PB_STOP | Digital Input | Tombol menghentikan motor |
| MOTOR_RUN | Digital Output | Mengaktifkan kontaktor motor |
| LAMP_RUN | Digital Output | Indikator motor berjalan |
Nama dan alamat aktual harus disesuaikan dengan tipe CPU, modul I/O, dan wiring proyek. Selalu verifikasi diagram kelistrikan sebelum mengaktifkan output fisik.
Tips Commissioning dan Kesalahan Umum
- Pastikan tegangan 24 VDC dan polaritas sesuai spesifikasi perangkat.
- Samakan subnet IP laptop dan PLC sebelum mencoba koneksi.
- Compile ulang setelah setiap perubahan program.
- Uji output tanpa beban terlebih dahulu bila prosedur mesin memungkinkan.
- Gunakan interlock dan emergency stop fisik untuk aplikasi mesin nyata.
- Simpan backup project beserta catatan versi program.
Setelah Menguasai Dasar M241
Tahap berikutnya adalah mempelajari timer dan counter, analog I/O, komunikasi Modbus TCP/RTU, HMI, alarm, serta troubleshooting online. Kuasai satu fungsi melalui project kecil sebelum menggabungkannya menjadi program mesin yang lebih kompleks.
